Begehung · Ladeinfrastruktur

Was auf dem Objekt
entschieden wird.

Eine Ladeinfrastruktur-Planung ist so gut wie die Bestandsaufnahme, auf der sie steht. Was in zwei Stunden vor Ort nicht erfasst wird, taucht später als Nachtrag auf — oder als Bagger, der vor einem Kanal steht, den niemand eingezeichnet hatte.

Begehung anfragen Planungsbeispiel ansehen

Aus einer echten Begehung

Dasselbe Bild. Einmal ohne, einmal mit.

Links der Bestand, wie wir ihn vorgefunden haben. Rechts dieselbe Aufnahme mit der Planung darin — Stromschiene, Abgangskästen, Wallboxen, Datenleitung. Ziehen Sie den Regler.

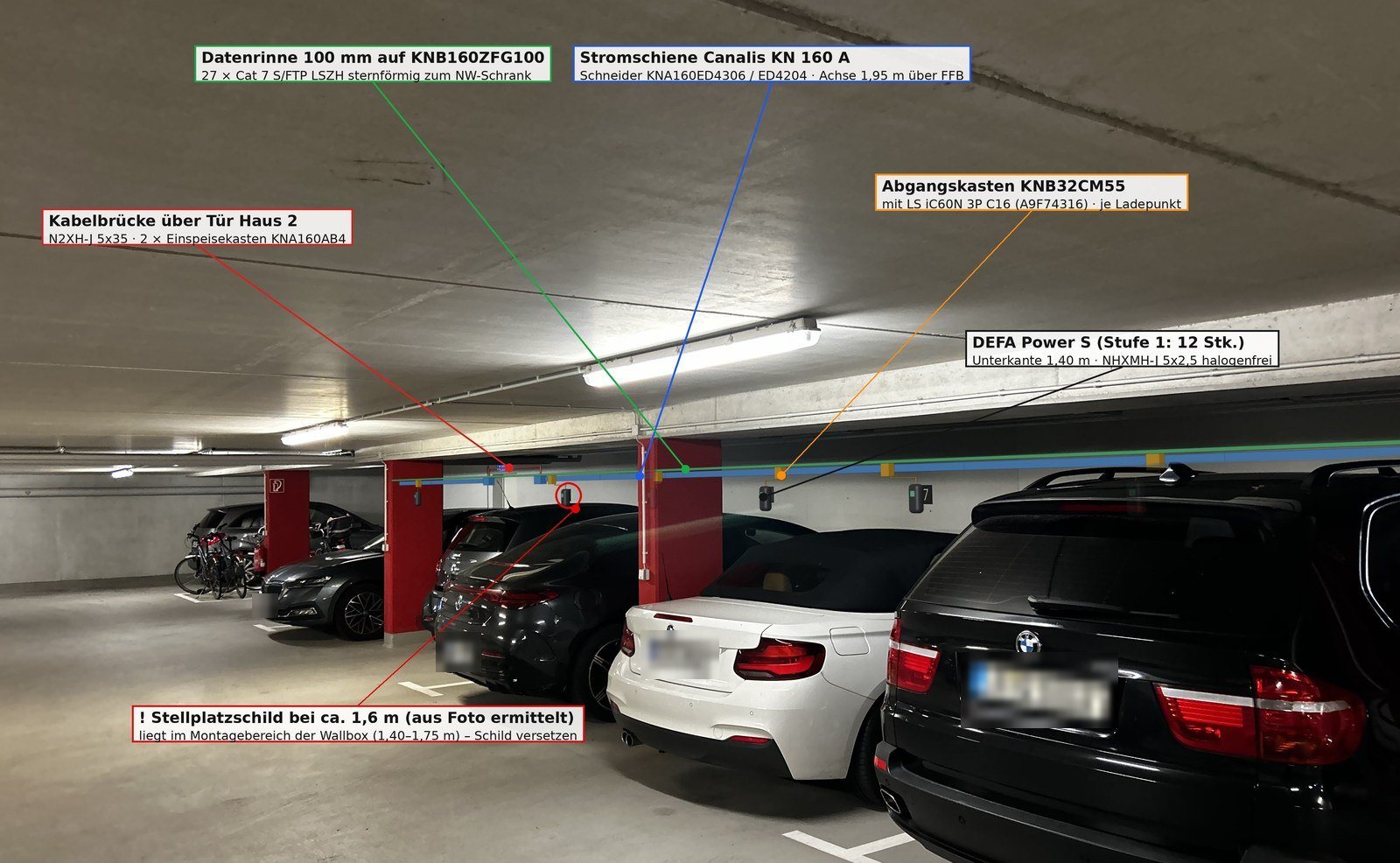

Tiefgarage mit der eingeplanten Technik: Stromschiene an der Decke, Abgangskasten je Stellplatz, Wallboxen an der Wand, mit Beschriftung der Bauteile

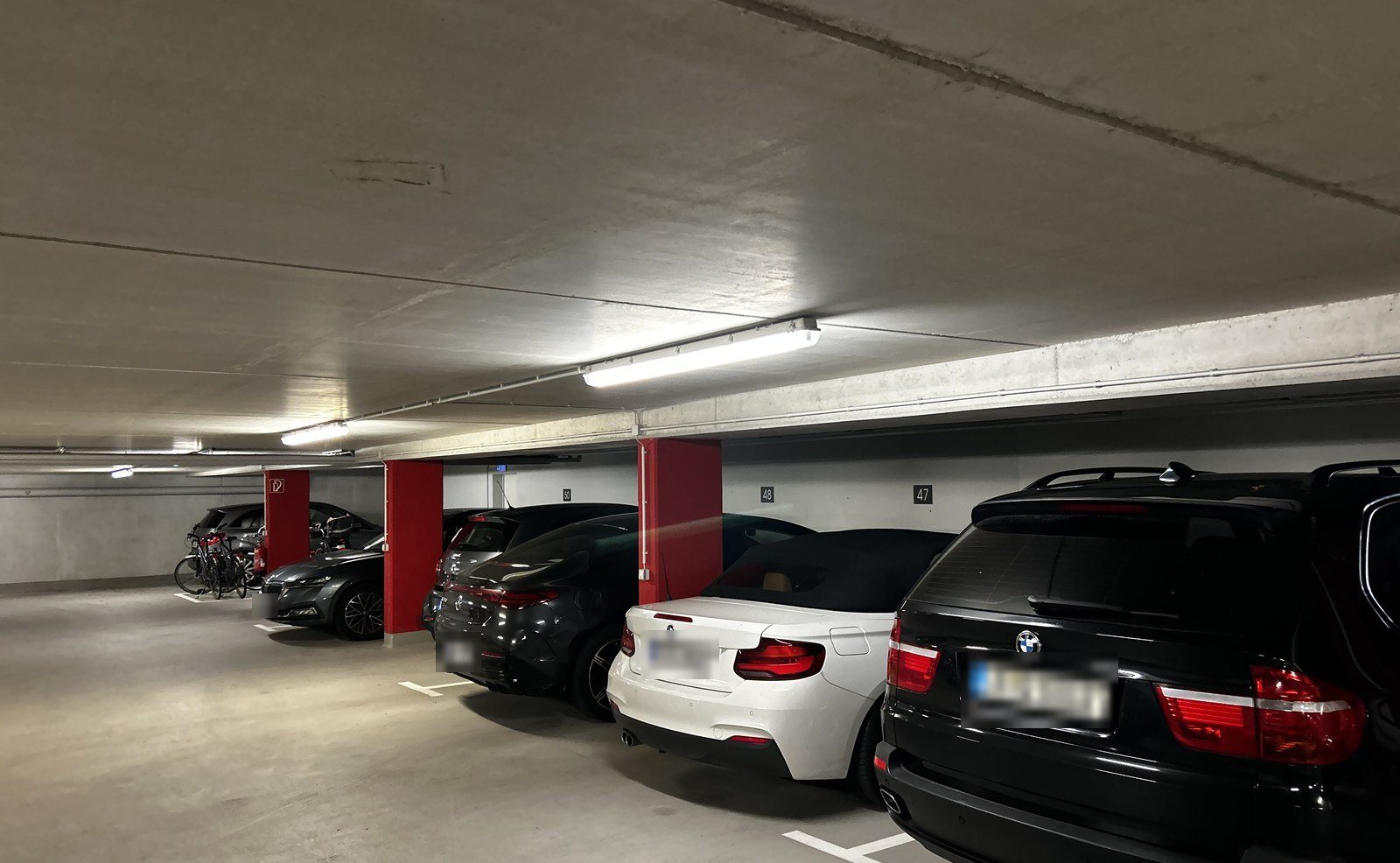

Dieselbe Tiefgarage im Bestand, vor dem Ausbau

Bestand Planung

Eigene Aufnahme aus einer Begehung, Kennzeichen unkenntlich gemacht, Standort nicht genannt. Die Beschriftung zeigt die tatsächlich geplanten Bauteile.

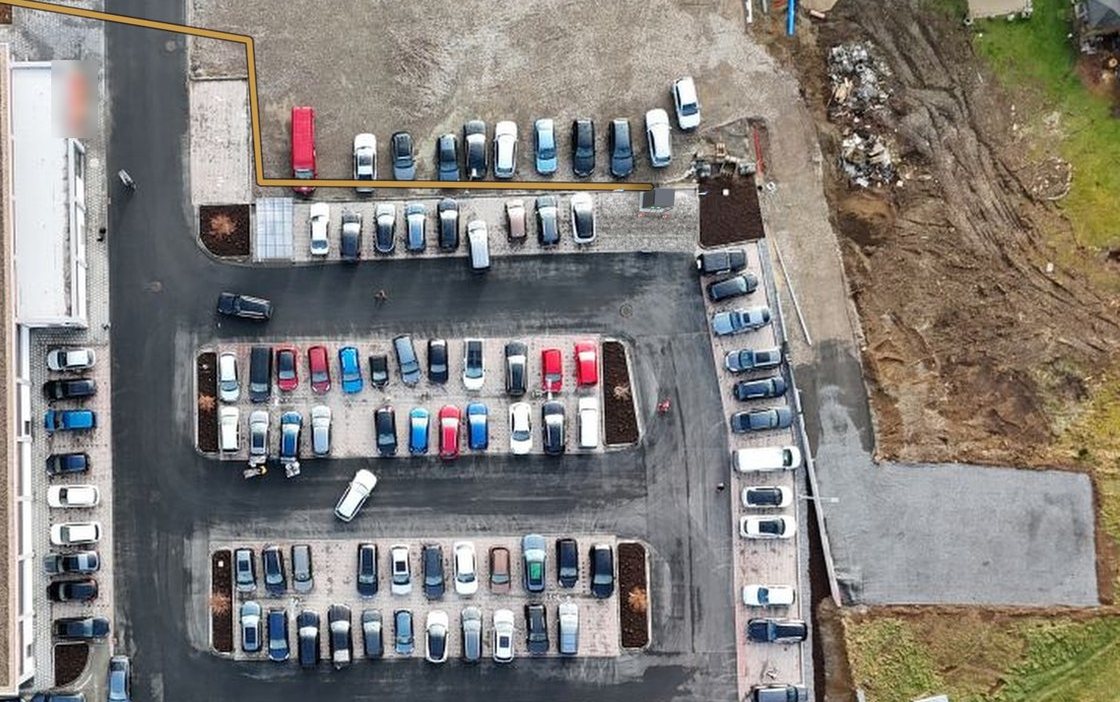

Luftaufnahme eines Parkplatzes mit eingezeichneter Kabeltrasse zwischen Gebäude und Stellplatzreihen

Draußen gilt dasselbe.

Auf Außenflächen entscheidet die Trasse über den größten Kostenblock: den Tiefbau. Wir zeichnen sie über die echte Aufnahme statt über einen Katasterplan — mit Bordsteinen, Pflanzinseln, Zufahrten und dem, was dazwischen schon im Boden liegt.

Jeder Meter, der sich dabei einsparen lässt, ist ein Meter Graben weniger. Und jeder Meter, der zu kurz geplant war, ist ein Nachtrag.

Eigene Aufnahme, Ausschnitt, Standort nicht genannt.

Der rote Hinweis im rechten Bild ist der Punkt. Beim Einpassen fiel auf, dass ein Stellplatzschild auf rund 1,60 Meter hängt — genau im Montagebereich der Wallbox, die zwischen 1,40 und 1,75 Meter sitzt. Auf dem Grundriss stand davon nichts. Gefunden wurde es, weil das Foto maßstäblich über Passpunkte eingepasst und die Technik im Modell eingesetzt wurde. Kosten der Erkenntnis: nichts. Kosten derselben Erkenntnis am Montagetag: ein Monteur, der wieder wegfährt.

Warum überhaupt

Ohne Begehung kalkuliert man die Hoffnung.

Die meisten Angebote für Ladeinfrastruktur entstehen am Schreibtisch: Stellplatzzahl mal Pauschale, Kabelweg geschätzt, Netzanschluss angenommen. Das geht genau so lange gut, bis jemand den Deckel aufmacht.

Die drei Posten, die eine Kalkulation kippen, stehen in keinem Grundriss: die tatsächlich verfügbare Anschlussleistung, der reale Kabelweg mit seinen Hindernissen, und die Frage, ob der Zählerplatz überhaupt Platz für das hat, was dazukommt. Alle drei sind in zwei Stunden vor Ort zu klären — und in keinem Telefonat.

Der Unterschied in einem Satz: Eine Schätzung sagt, was etwas kosten könnte. Eine Begehung sagt, was gebaut wird. Nur das zweite lässt sich beauftragen.

Aufnahme

Was wir aufnehmen.

Strukturiert, mit Pflichtpunkten und Fotos — damit später niemand nachfragen muss, wie es vor Ort eigentlich aussah.

Netzanschluss und Zählerplatz

Vorhandene Anschlussleistung, Hausanschlusskasten, Vorsicherung, Platz im Zählerschrank, Weg für die Messeinrichtung. Hier entscheidet sich, ob Lastmanagement genügt oder ob der Netzbetreiber in den Vorgang muss.

Stellplätze und Zuordnung

Nummerierung, Eigentums- oder Mietverhältnis, Abstände, Montageflächen an Wand oder Stütze, Durchfahrtshöhen. Auch das, was im Weg hängt: Schilder, Leitungen, Lüftungskanäle.

Trassen und Leitungswege

Der reale Weg vom Zählerplatz zum letzten Stellplatz, mit Durchbrüchen, Brandabschnitten und Kernbohrungen. Gemessen, nicht geschätzt — denn die Kabellänge ist die Position, die am häufigsten falsch im Angebot steht.

Was im Boden liegt

Leerrohre, Kanäle, Tanks und Fremdleitungen aus den Bestandsplänen, übertragen in das Modell. Im Außenbereich entscheidet das über Grabenführung, Grabentiefe und darüber, ob überhaupt gegraben werden darf.

Brandschutz und Lüftung

Brandabschnitte, Abschottungen, vorhandene Lüftungstechnik, Rettungswege. In Tiefgaragen greifen drei Regelwerke gleichzeitig — das muss vor der Planung geklärt sein, nicht in der Abnahme.

Ausbaustufen

Wie viele Ladepunkte heute, wie viele in fünf Jahren. Die Infrastruktur wird einmal gebaut, die Ladepunkte folgen der Nachfrage — wer das vor Ort mitdenkt, gräbt nur einmal.

Aus der Praxis

Vier Funde, die eine Begehung bezahlt haben.

Alles aus eigenen Projekten. Keines davon stand in einem Plan, keines wäre am Telefon aufgefallen.

391 m statt 1 m

Kabelverlegung im Angebot eines Nachunternehmers. Gefunden, weil jede Menge gegen das Modell gerechnet wird — nicht, weil jemand ein gutes Gefühl hatte.

0,15 m Abstand

Ein Stauraumkanal DN 1400 kreuzte die geplante Trasse. Im Bestandsplan war er eingezeichnet, im Kopf hatte ihn niemand. Im Modell fiel er auf, bevor der Bagger kam.

120 m Kupfer

Ethernet-Leitung in einer Ausführungsplanung. Die Norm ISO/IEC 11801 lässt 100 m zu. Eine Länge, die funktioniert hätte — bis sie es nicht mehr tut.

Ein Schild

Ein Stellplatzschild hing genau im Montagebereich einer Wallbox. Aufgefallen beim Einpassen der Kamera über Passpunkte — also beim Rechnen, nicht beim Hinsehen.

Ergebnis

Was danach auf dem Tisch liegt.

Bestandsaufnahme — alle Abschnitte ausgefüllt, mit Fotos und Maßen, als Dokument statt als Gedächtnisprotokoll.
3D-Bestandsmodell — maßstäblich, aus Lageplan, Fotos und Aufmaß, mit Leitungen im Boden.
Ausbauplan und Stückliste — Plan als PDF und DXF, Mengen je Leistungsposition statt Pauschalen.
Belastbares Angebot — auf geprüfter Preisbasis, jede Menge nachvollziehbar bis zur Position.
Offene Punkte — was noch geklärt werden muss, benannt statt überspielt. Auch das gehört zum Ergebnis.

Aus der Begehung wird bei uns ohne Medienbruch die Kalkulation. Keine Zettelwirtschaft, kein Abtippen, keine zweite Rechnung, die ein anderes Ergebnis liefert — jeder Vorgang trägt eine Nummer, jeder Stand ist abrufbar.

Ablauf

Wie eine Begehung läuft.

Vorher

Unterlagen sichten

Lageplan, Grundriss, vorhandene Elektropläne, letzte Zählerstände. Je mehr vorliegt, desto kürzer der Termin vor Ort.

Vor Ort

Zwei bis vier Stunden

Je nach Objektgröße. Zugang zu Zählerraum, Tiefgarage und Außenflächen wird gebraucht, eine Ansprechperson für Rückfragen hilft.

Danach

Innerhalb weniger Tage

Bericht, Modell und Ausbauplan. Daraus wird das Angebot — in Tagen statt Wochen, weil nichts abgetippt werden muss.
